CYZ型自吸式離心油泵安裝尺寸及曲線
該泵屬自吸式離心泵,具有結構簡單,操作維護方便,運行平穩,排量大效率高,便于調節 ,使用范圍廣等特點。 用途:用來輸送汽油、煤油、柴油、航空煤油等石油產品,介質溫度在-20°C-80°C, 是一種優良的船用裝卸油泵,并適用于陸地油庫,油罐車等儲油裝置的油料輸送,也可以用來輸送海水,淡水等。 結構型式:采用軸向回液的泵體結構,泵體由吸入室、儲液室、渦旋室、回液孔氣液分離室等組成。泵的軸承采用單列向心球軸承,在一些泵的軸承體底部設有冷卻室,室內部高,低壓區間有密封環,軸端采用機械密封。

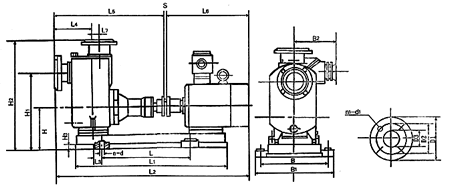

50CYZ-20 50CYZ-75 80CYZ-32 100CYZ-40A 65CYZ-30 25CYZ-27
50CYZ-12 50CYZ-60 80CYZ-25 100CYZ-40 80CYZ-125 65CYZ-15
40CYZ-40 50CYZ-50 80CYZ-17 80CYZ-70 100CYZ-75 80CYZ-17
40CYZ-20 50CYZ-35 80CYZ-13 80CYZ-55 100CYZ-65
注:50CYZ-20L3在泵中心線外

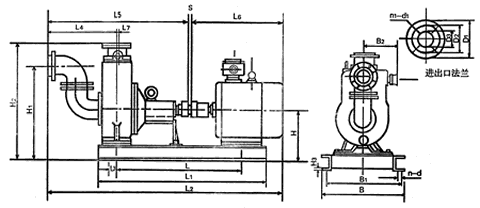

100CYZ-125 250CYZ-50 150CYZ-65
150CYZ-125 200CYZ-63
200CYZ-125 150CYZ-55
注:150CYZ-55 150CYZ-65L3在泵中心線外 |
100CYZ-125 250CYZ-50 150CYZ-65
150CYZ-125 200CYZ-63
200CYZ-125 150CYZ-55
注:150CYZ-55 150CYZ-65L3在泵中心線外
|
|
泵型號
|
電動機 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
δ |
H |
H1 |
H2 |
H3 |
B |
B1 |
B2 |
n-d |
D1 |
D2 |
D3 |
n1-d1 |
型號 |
功率kw |
250CYZ-50 |
CYZ-YB280M-4 |
90 |
1000 |
1755 |
2496 |
125 |
857 |
1541 |
953 |
|
2 |
450 |
1100 |
1280 |
8 |
798 |
858 |
330 |
4-φ22 |
φ390 |
φ350 |
φ250 |
φ12-23 |
200CYZ-125 |
YB315M-2 |
132 |
1201 |
1878 |
2822 |
133 |
730 |
1478 |
1342 |
|
2 |
455 |
985 |
1220 |
40 |
810 |
870 |
340 |
4-φ22 |
φ335 |
φ295 |
φ200 |
φ8-23 |
150CYZ-125 |
YB315S-2 |
110 |
1236 |
1857 |
2632 |
115 |
630 |
1368 |
1262 |
|
2 |
455 |
895 |
1125 |
40 |
895 |
955 |
340 |
4-φ23 |
φ290 |
φ240 |
φ150 |
φ8-23 |
100CYX-125 |
YB280S-2 |
75 |
1017 |
1617 |
1877 |
155 |
210 |
843 |
1031 |
|
2 |
380 |
680 |
905 |
35 |
680 |
740 |
330 |
4-φ22 |
φ215 |
φ180 |
φ100 |
φ8-18 |
80CYZ-125 |
YB250M-2 |
55 |
950 |
1450 |
1734 |
140 |
195 |
778 |
954 |
|
2 |
350 |
600 |
818 |
35 |
560 |
620 |
330 |
4-φ22 |
φ195 |
φ160 |
φ80 |
φ4-18 |
200CYZ-63 |
YB280M-4 |
90 |
1000 |
1755 |
2474 |
125 |
708 |
1412 |
1060 |
80 |
2 |
450 |
980 |
1210 |
8 |
798 |
858 |
330 |
4-φ22 |
φ335 |
φ295 |
φ200 |
φ8-23 |
150CYZ-65 |
YB250M-4 |
55 |
1154 |
1564 |
2229 |
0 |
625 |
1207 |
1136 |
|
2 |
490 |
930 |
1130 |
9 |
820 |
672 |
880 |
330 |
4-φ22 |
φ280 |
φ240 |
φ150 |
φ8-22 |
150CYZ-55 |
YB225M-2 |
45 |
1280 |
1452 |
2168 |
70 |
628 |
1310 |
855 |
|
2 |
396 |
836 |
946 |
9 |
500 |
548 |
290 |
4-φ22 |
φ280 |
φ240 |
φ150 |
φ8-22 |
100CYZ-75 |
YB200L1-2 |
30 |
780 |
1290 |
1572 |
116 |
272 |
750 |
819 |
62 |
2 |
335 |
555 |
985 |
40 |
546 |
606 |
290 |
4-φ22 |
φ215 |
φ180 |
φ100 |
φ8-18 |
100CYZ-65 |
YB200L1-2 |
30 |
780 |
1290 |
1572 |
116 |
272 |
750 |
819 |
62 |
2 |
335 |
555 |
985 |
40 |
546 |
606 |
290 |
4-φ22 |
φ215 |
φ180 |
φ100 |
φ8-18 |
100CYZ-40A |
YB180L-4 |
22 |
730 |
1322 |
1564 |
145 |
210 |
750 |
811 |
|
2 |
380 |
550 |
855 |
40 |
640 |
700 |
240 |
4-φ22 |
φ215 |
φ180 |
φ100 |
φ8-18 |
100CYZ-40 |
YB180M-2 |
22 |
730 |
1229 |
1510 |
133 |
218 |
750 |
757 |
62 |
2 |
320 |
530 |
960 |
35 |
450 |
510 |
240 |
4-φ22 |
φ215 |
φ180 |
φ100 |
φ8-18 |
80CYZ-70 |
YB180M-2 |
22 |
730 |
1229 |
1479 |
133 |
218 |
750 |
743 |
54 |
2 |
310 |
460 |
930 |
35 |
450 |
510 |
240 |
4-φ22 |
φ195 |
φ160 |
φ80 |
φ4-18 |
80CYZ-55 |
YB160L-2 |
18.5 |
790 |
1125 |
1363 |
45.5 |
206 |
648 |
712 |
|
2 |
290 |
460 |
665 |
35 |
420 |
480 |
240 |
4-φ22 |
φ195 |
φ160 |
φ80 |
φ4-18 |
80CYZ-32 |
YB132S2-2 |
7.5 |
480 |
823 |
1040 |
70.5 |
195 |
554 |
483 |
72 |
2 |
225 |
395 |
590 |
30 |
360 |
410 |
210 |
4-φ18 |
φ195 |
φ160 |
φ80 |
φ4-18 |
80CYZ-25 |
YB132s2-2 |
7.5 |
480 |
823 |
1040 |
70.5 |
195 |
554 |
483 |
72 |
2 |
225 |
395 |
590 |
30 |
360 |
410 |
210 |
4-φ18 |
φ195 |
φ160 |
φ80 |
φ4-18 |
80CYZ-17 |
YB112m-2 |
4 |
610 |
773 |
1017 |
20 |
191 |
547 |
467 |
50 |
2 |
208 |
368 |
534 |
30 |
340 |
380 |
225 |
4-φ18 |
φ195 |
φ160 |
φ80 |
φ4-18 |
80CYZ-13 |
YB100L-2 |
3 |
500 |
771 |
970 |
55 |
153 |
525 |
442 |
|
2 |
200 |
350 |
498 |
30 |
370 |
420 |
225 |
4-φ18 |
φ185 |
φ150 |
φ76 |
φ4-14 |
65CYZ-30 |
YB112M-2 |
4 |
480 |
771 |
1014 |
70.5 |
198 |
541 |
470 |
|
2 |
220 |
390 |
595 |
30 |
360 |
404 |
225 |
4-φ18 |
φ185 |
φ145 |
φ65 |
φ4-18 |
65CYZ-15 |
YB100L-2 |
3 |
500 |
771 |
970 |
55 |
153 |
525 |
442 |
|
2 |
200 |
350 |
488 |
30 |
370 |
420 |
225 |
4-φ18 |
φ185 |
φ145 |
φ65 |
φ4-18 |
50CYZ-75 |
YB160M1-2 |
11 |
800 |
1092 |
1284 |
27 |
155 |
620 |
662 |
88 |
2 |
258 |
428 |
604 |
30 |
428 |
468 |
240 |
4-φ18 |
φ135 |
φ103 |
φ50 |
φ4-14 |
50CYZ-60 |
YB132S2-2 |
7.5 |
640 |
923 |
1153 |
60 |
174 |
525 |
120 |
41 |
2 |
265 |
435 |
620 |
30 |
360 |
410 |
240 |
4-φ18 |
φ160 |
φ125 |
φ50 |
φ4-14 |
50CYZ-50 |
YB132S1-2 |
5.5 |
500 |
785 |
997 |
65 |
162 |
484 |
511 |
|
2 |
220 |
357 |
529 |
30 |
360 |
404 |
240 |
4-φ18 |
φ130 |
φ100 |
φ50 |
φ4-14 |
50CYZ-35 |
YB112M-2 |
4 |
500 |
766 |
989 |
33 |
173 |
515 |
472 |
|
2 |
220 |
380 |
530 |
30 |
340 |
390 |
225 |
4-φ18 |
φ130 |
φ100 |
φ50 |
φ4-14 |
50CYZ-20 |
YB90L-2 |
2.2 |
500 |
630 |
816 |
10 |
138 |
418 |
395 |
6 |
2 |
191 |
326 |
463 |
30 |
350 |
380 |
225 |
4-φ18 |
φ135 |
φ103 |
φ50 |
φ4-14 |
50CYZ-12 |
YB90S-2 |
1.5 |
340 |
655 |
863 |
67 |
161 |
482 |
369 |
5 |
2 |
135 |
305 |
465 |
30 |
275 |
325 |
225 |
4-φ18 |
φ140 |
φ110 |
φ50 |
φ4-14 |
40CYZ-40
(50CYZ-40) |
YB112M-2 |
4 |
500 |
764 |
1002 |
33 |
177 |
528 |
472 |
|
2 |
220 |
380 |
535 |
30 |
370 |
420 |
225 |
4-φ18 |
φ130 |
φ100 |
φ40
φ50 |
φ4-14 |
40CYZ-20 |
YB802-2 |
1.1 |
320 |
578 |
760 |
70 |
137 |
412 |
339 |
38 |
2 |
195 |
300 |
436 |
30 |
280 |
330 |
225 |
4-φ18 |
φ130 |
φ120 |
φ100 |
φ90 |
φ40 |
φ32 |
φ4-14 |
25CYZ-27 |
YB801-2 |
0.75 |
320 |
578 |
760 |
70 |
137 |
412 |
339 |
32 |
2 |
195 |
300 |
436 |
30 |
280 |
330 |
225 |
4-φ18 |
|
