BB-B※JZ-1系列
插入式系列擺線齒輪油泵電機組,將油泵與電機合理地相結合，具有占用空間小，安裝簡單，維護方便，廣泛應用于機床、工程機械、輕工機械、橡膠機械、塑料機械、冶金、礦山等行業(yè)。用于2.5MPa以下液壓系統(tǒng)中。

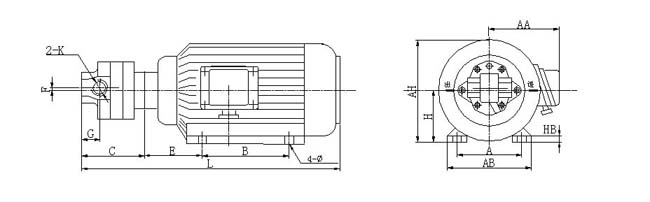

外形尺寸：
|
型號 |
A |
B |
C |
E |
G |
F |
K |
ф |
AA |
AB |
H |
HA |
HB |
L |
電動機 |
| BB-B6 JZ-1 | 112 | 90 | 73 | 55 | 16 | 2 | z3/8" | 9 | 110 | 137 | 71 | 150 | 9 | 305 | JW7114 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BB-B10JZ-1 | 112 | 90 | 82 | 55 | 16 | 2 | 9 | 110 | 137 | 71 | 150 | 9 | 314 | JW7124 | |
| BB-B16JZ-1 | 125 | 100 | 94 | 62 | 22 | 3 | z3/4" | 10 | 150 | 165 | 80 | 180 | 12 | 344 | Y80M2-4 |
| BB-B20JZ-1 | 140 | 100 | 98 | 62 | 22 | 3 | 10 | 160 | 180 | 90 | 190 | 12 | 363 | Y90S-4 | |
| BB-B25JZ-1 | 140 | 100 | 103 | 62 | 22 | 3 | 10 | 160 | 180 | 90 | 190 | 12 | 368 | ||
| BB-B32JZ-1 | 140 | 125 | 110 | 62 | 22 | 3 | 10 | 160 | 180 | 90 | 190 | 12 | 400 | Y90L-4 |
