BB-B※JZ系列
該泵組由電機、支架、聯軸器等組成,可用于液壓、潤滑、輸送油料等設備上。

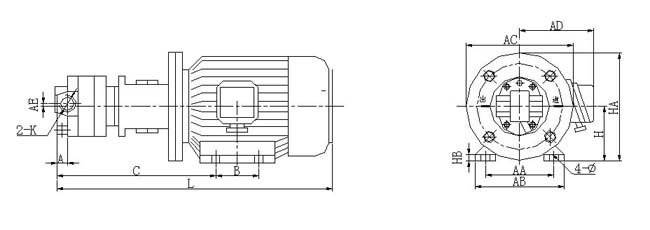

外形尺寸:
型號 |
A |
B |
C |
AA |
AB |
AC |
AD |
AE |
H |
HA |
HB |
K |
ф |
L |
電動機 |
BB-B4JZ | 14 | 80 | 171 | 100 | 125 | 130 | 85 | 2 | 63 | 130 | 9 | z3/8" | 9 | 325 | JW6324 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
BB-B6JZ | 90 | 199 | 112 | 137 | 150 | 93 | 71 | 150 | 379 | JW7114 | |||||
BB-B10JZ | 208 | 388 | JW7124 | ||||||||||||
BB-B16JZ | 20 | 100 | 234 | 140 | 180 | 200 | 160 | 3 | 90 | 190 | 12 | z3/4" | 10 | 447 | Y90S-4 |
BB-B20JZ | 247 | 451 | |||||||||||||
BB-B25JZ | 125 | 252 | 481 | Y90L-4 | |||||||||||
BB-B32JZ | 259 | 488 | |||||||||||||
BB-B40JZ | 22 | 140 | 280 | 160 | 205 | 205 | 180 | 4 | 100 | 245 | 14 | z3/4" | 12 | 537 | Y100L1-4 |
BB-B50JZ | 285 | 542 | Y100L2-4 | ||||||||||||
BB-B63JZ | 299 | 190 | 245 | 230 | 190 | 112 | 265 | 15 | 569 | Y112M-4 | |||||
BB-B80JZ | 27 | 140 | 350 | 216 | 280 | 270 | 210 | 5 | 132 | 315 | 18 | z1" | 12 | 656 | Y132S-4 |
BB-B100JZ | 357 | 663 | |||||||||||||
BB-B125JZ | 178 | 366 | 712 | Y132M-4 |
